旧手机拆机记录
脑子一热把之前那个闲置的旧手机给拆了,纯粹是无聊拆着玩。
因为以前没拆过手机,所以一直想拆一部手机,这旧手机闲置很久了,早就有拆了它的打算,只是之前一直舍不得,这次终于是忍不住了。
无基础直接拆,最后拆完还能开机,难道我真是天才?
拿着螺丝刀直接就上手拆了,整体拆完大概是下面这个样子。(少了主板,拍这张照片的时候,我正拿着主板做开机测试。)

首先拆的是屏幕,屏幕之前就摔碎了,而且脱胶了,所以我拆的时候没有怜香惜玉,直接暴力拆,导致屏幕直接就被我干废了。
接下来就是拆后盖,把底部两颗螺丝拧掉之后,就可以拆了。
但是一直拆不开,在 B 站找了同款手机的拆机视频:《努比亚z11minis换外屏和电池,电池鼓包了要早点换,很容易出事》
看到这个视频我才知道,原来我之前屏幕碎的是外屏,内屏其实还有用的,因为屏幕之前只是碎了,实际是还能正常使用的,这次却直接被我干的没法点亮了,这波血亏啊。
而且拆屏幕之前应该是先拆电池。
接着参考视频继续拆后盖,用螺丝刀一点一点撬,可能是太久了导致老化了,撬断了不少塑料,不过总算是把后盖给打开了。
打开之后,有一个小的金属保护盖要拆了,然后拆电池,照着视频,找张卡片,一点一点把电池撬起来,然后把整个电池拿下来。
电池和主板的连接是插拔模式的,可以很轻松取下。
或者说,电池保护板和主板是插拔模式的。因为电池的正负极是连到了电池保护板上,然后电池保护板连到了主板上。
电池取下后,在原本的位置可以看到两条排线,分别是屏幕和尾插的。
电池我不打算要了,但是电池保护板我是要的,因为之前有看过手机改直供电相关的视频,其中就需要电池保护板,后续测试开机也是需要用它来供电。
小心的把电池保护板上的胶布撕掉,找到电池正负极与保护板连接部分,然后拿剪刀,将连接部分的金属片直接剪断,不过要注意不能使电池正负极碰到一起,否则会起火。
接着就是随意拆了,看到能拧的螺丝都拧,看到能拔的都拔了。
拆下前后摄像头。

后盖上的指纹识别模块,这个固定的有点紧,不过用螺丝刀背用力顶就顶下来了。

尾插,也就是充电口,上面还有个振动器。

然后是主板。
这是正面,大部分插槽都在这边。

下图是背面,我将其上下翻转了一下,可以看到芯片上的 QUALCOMM MSM8953,即高通骁龙 625。
顶部还有一个插槽,尾插的排线就是插到这里。

其实这里都有金属盖的,但是都被我拿掉了。
侧边按键也拆了下来。
然后底部,在尾插附近还有一小块整体,嵌着一块方形的金属,好像是磁铁,不知道这是干嘛的,难道是扬声器?
到这好像就拆完了,主板上其他部分都是焊接的。
这时我突发奇想,只有主板,能开机吗?

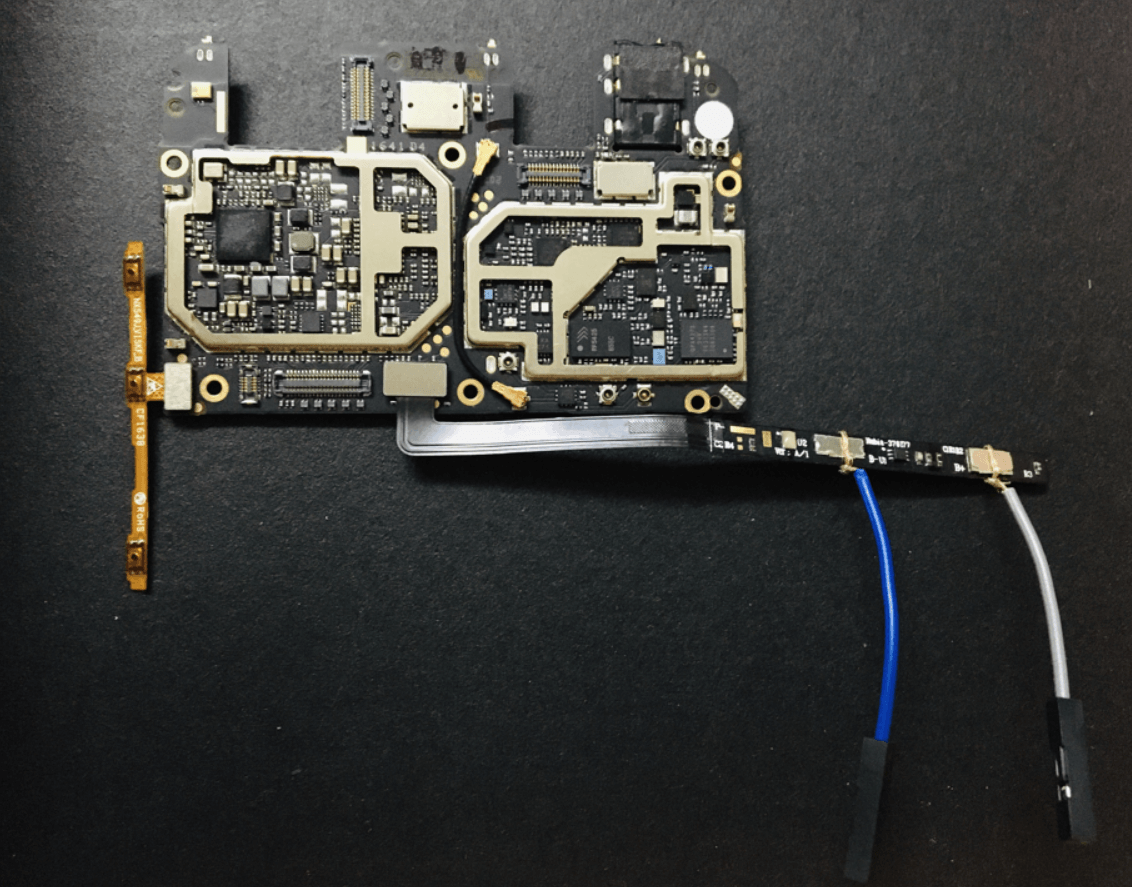

于是我就打算尝试一下,给主板接上电池保护板,再绑了两根线到电池保护板上,开机键也接回主板上,如下图这个样子。

然后使用我之前买的 CH340G 模块,给他供个 5V 的电。

接着我打开了路由器后台管理,因为这台手机开机是会自动连 WIFI 的,而且我之前为它设置了静态 IP,如果开机连上 WIFI 了,那么我这边立马就能看到。
按住开机键几秒,等待奇迹。
居然真的开机了!

抱着试一试的心态,使用 Scrcpy 尝试通过 ADB 远程连接手机,没想到居然也连上了,这手机居然是开机自动开启 ADB 调试,神奇,我都忘了是不是自己之前设置过了。

但是就是很卡,非常非常卡,可惜我没有屏幕了,所以不知道是手机本身卡,还是远控导致卡。
我这手机之前刷了 Kali Nethunter 系统,可以像 Linux 一样远程登录。
尝试了一下 SSH 连接,也能连上。

这里命令行就很流畅了,一点都不卡。
最后我没把各个零件装回去,一来我感觉装不回去了,而且屏幕都干废了,装回去也意义不大,二来我觉得这样也挺好,还挺酷的。
唯一美中不足的是,没法做到一通电就开机,每次还是得按开机键才能开机。
虽然按照网上教程:《【折腾教程】旧手机改直供电,插电自动开机》
提取 boot 分区镜像修改后再刷入,但还是没用。
教程里是检测到充电就开机,我看 UP 主的手机也是一直显示充电中,而我手机一直显示的是电池供电,不是在充电中。
不知道是不是我把尾插拆了,不是走尾插供电的原因。
这点我也没找到答案,毕竟没人像我一样把手机拆成这样来用哈哈。
而且它很容易就休眠,一旦休眠 WIFI 就会断开,这时又得按一下开机键来唤醒。
不然拿它来当服务器还挺合适的,也没有电池,不用担心长时间充电的风险。
这次拆手机,最大的收获就是,对手机内部的构造,稍微有了一些了解。
知道了很多模块都是可以直接拆的,拆了不会导致手机无法开机。
也知道了如何更换电池以及屏幕了,以及手机如何改成无电池直供电。
并且我一开始是抱着拆废的打算去拆的,没想到最后还能用,也算意外之喜了。
